Große Kapazitäts-horizontale Kreiselpumpe-einzelner Saugspalten-Fall Electric Power
| Herkunftsort | Sichuan, China |
| Markenname | horizontal-slurrypump.com |
| Modellnummer | OEM |
horizontale Hochdruckkreiselpumpe
,industrielle Kreiselpumpen
Große Kapazität Horizontale Zentrifugalpumpe Einsaugung Split Case
Beschreibung des Produkts
Die Pumpen der WD-Serie sind horizontal korrosionsbeständige Zentrifugalpumpen mit einem geräumigen Flusskanal und einer überlegenen hydraulischen Leistung.die das Medienleck verringern kannZur Wiederherstellung der Leistung der Pumpe bei Verschleiß und Korrosion von Durchflusskomponenten ist eine axiale Einstellvorrichtung ausgestattet, die den Abstand zwischen dem Rädchen und dem Pumpenkörper einstellt.Variable Arten von Wellendichtungen (einschließlich mechanischer Dichtungen), dynamische Dichtung + Verpackung Dichtung, dynamische Dichtung + K-Typ Dichtung) zur Erfüllung der Anforderungen an die Schachtdichtung für die Beförderung variabler Medien
Struktur
| *1 | Verriegelungsschraube | *8 | Nebenräderkammer | 15 | Vordere Lagerkappe | 22 | Ölpfanne | *29 | Hülle |
| 2 | Verkleidung | 9 | O-Ring | *16 | Vorlager | 23 | Zustellmutter | 30 | Wasserrobbenring |
| *3 | Ausgestoßene Spinnmutter | *10 | Nebenräder | 17 | Lagerkörper | 24 | Schraube zur Einstellung | 31 | Füllstoff |
| 4 | O-Ring | *11 | Verpackungskammer | 18 | Lagerklammer | 25 | Lagerkörperstütze | 32 | O-Ring |
| *5 | Schleuderer | 12 | O-Ring | *19 | Rücklager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpekörper | 13 | Spülen Sie die Wasserdüse | 20 | Rücklagerdeckel | 27 | Schilddeckung | ||
| 7 | O-Ring | 14 | Wasserspeicherplatte | 21 | Schlüssel | 28 | Verpackungsdrüse |

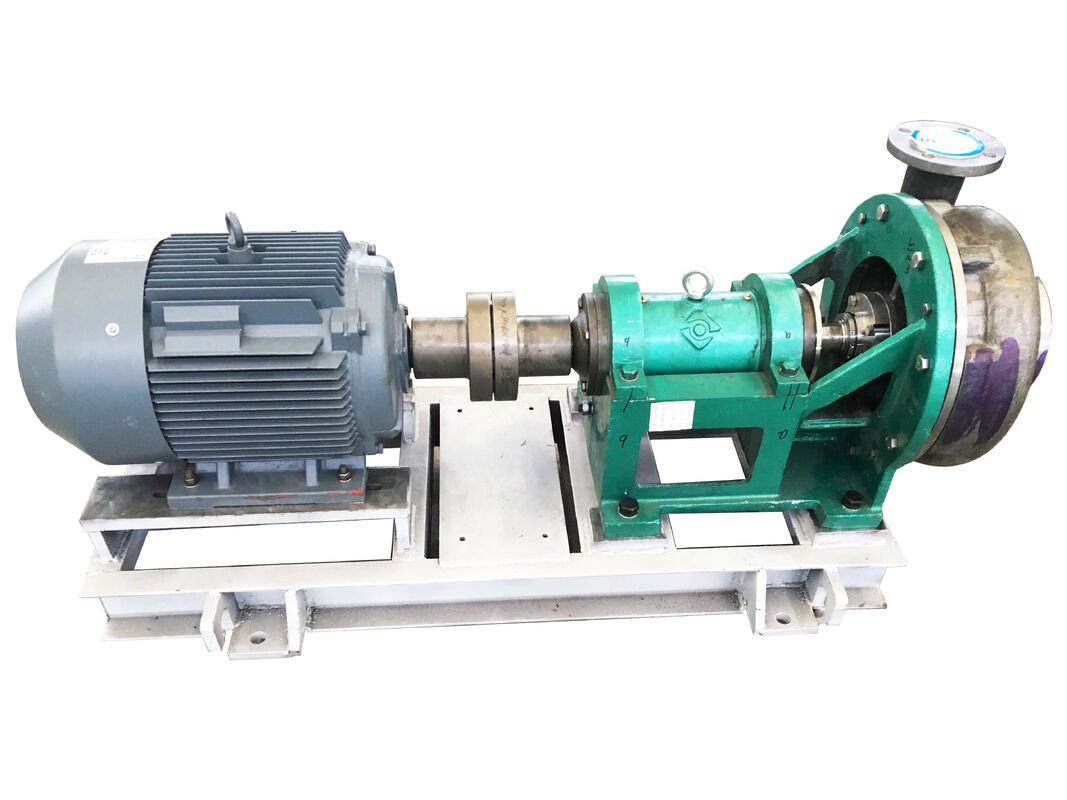

Produktschau
Spezifikationsbereich
|
|
Modell: Zentrifugalpumpe der WD-Serie |
| Abflussgröße: 40 mm~200 mm | |
| Einlassgröße: 50 mm bis 250 mm | |
| Kapazität: 8 ~ 800 m3/h | |
| Kopf: 10 ~ 90 m | |
| Höchstwirksamkeit: 70% | |
| NPSH: 1,4 m bis 4,5 m | |
| Höchstzulässige Motorleistung: 315 kW | |
| Schleuderer | Erlaubte Partikelgröße: 20 mm |
| Flächen: 5/6 | Versiegelungstyp: mechanische Versiegelung/dynamische Versiegelung/Verpackungssiegelung |
| Typ: geschlossen/ halb geöffnet | Pumpengewicht: bis zu 3000 kg |
| Material:Metall (nach den Arbeitsbedingungen) | Umdrehungen: 1450 R/min. |
Gebrauch
1. UDies ist in verschiedenen Branchen wie der chemischen Industrie, der Metallindustrie, der Elektrizitätsindustrie, der Papierindustrie, der Lebensmittelindustrie, der Pharmaindustrie und der synthetischen Faserindustrie der Fall.
2. Korrosive und abrasive flüssige Medien mit einem Feststoffgehalt von höchstens 35% tragen
