Bomba centrífuga de alta pressão da pasta/bomba de água de esgoto vertical submersa
| Lugar de origem | Sichuan, China |
| Marca | horizontal-slurrypump.com |
| Certificação | ISO9001 |
| Número do modelo | OEM |
bomba de depósito vertical
,bomba de água de esgoto vertical
Bomba de escória centrífuga de alta pressão, bomba de esgoto vertical submersa
Descrição do produto
As bombas de lodo verticais da série ZJL são bombas de lodo centrífugas de sucção única de um estágio.As bombas da série ZJL estão em conformidade com a teoria dos fluidos de duas fases e são projetadas de acordo com o princípio de minimizar a perda totalA forma geométrica dos seus componentes de passagem de fluxo é adequada para a condição de fluxo do meio.a perda hidráulica entre as partes onde ocorrem redemoinhos e impactos é reduzida de modo a reduzir a abrasão dos componentes da passagem de fluxoA liga de alto cromo, que tem uma elevada resistência ao desgaste, resistência à corrosão e resistência a impactos,é utilizado para componentes de passagem de fluxo para melhorar a vida útil.
Utilização principal
|
· Mineração |
|
· Construção Civil |
|
· Indústria |
|
· Preparação de carvão |
|
· Processamento de minerais |
|
· Processamento químico |
Características do produto
1 FComponentes de baixa passagem:este tipo de bomba utiliza metal resistente ao desgaste, o impulsionador escolhe metal ou borracha resistente ao desgaste.
2Componentes de rolamentos:usamos lubrificação por graxa.De acordo com a altura do líquido do reservatório de lodo de escória, pode escolher diferentes comprimentos de eixo de bomba ou tubo de sucção.
3Segmentação: Não necessita de vedação do poço nem de água de vedação do poço.
Parâmetro técnico
|
Modelo
|
Desempenho da água limpa |
Motor de suporte
|
|||||
|
Velocidade de rotação n |
Fluxo Q |
Cabeça H |
Potência do eixo Pai! |
eficácia n |
|||
| r/min | (m3/h) | m | kW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Equipamento de ensaio 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Equipamento de transmissão: 380 V 15 kW |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380 V 11 kW |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380 V 55 kW |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | - 45.1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Equipamento de medição 380 V 18,5 kW |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
E225M-4 V1 380 V 45 kW |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Equipamento de ensaio: 380 V 15 kW |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Equipamento de medição de pressão 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Equipamento de ensaio: 380 V 15 kW |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Equipamento de ensaio 380 V 18,5 kW |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Equipamento de medição 380 V 5,5 kW |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Equipamento de medição 380 V 30 kW |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Equipamento de ensaio 380 V 11 kW |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Equipamento de medição 380 V 30 kW |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Equipamento de ensaio 380 V 11 kW |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380 V 4 kW |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Equipamento de medição 380 V 1,1 kW |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Equipamento de ensaio 380 V 22 kW |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Equipamento de ensaio 380V 7,5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380 V 5,5 kW |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Equipamento de medição 380 V 1,1 kW |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380 V 4,0 kW |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Equipamento de medição 380 V 1,1 kW |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
Estrutura
| 1 | Carcaça de Volute | 2 | apoio | 3 | Base do motor |
| 4 | Impeller | 5 | Placa de suporte esquerda | 6 | Tubo de descarga |
| 7 | Chapa de revestimento traseiro | 8 | Corpo de rolamento | 9 | Placa de suporte direita |

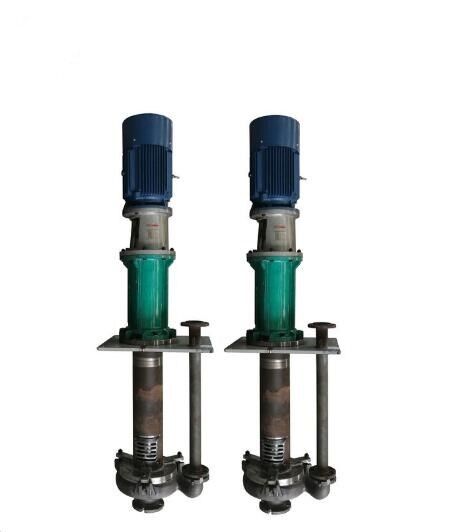

Imagem do produto
Dimensão da instalação
