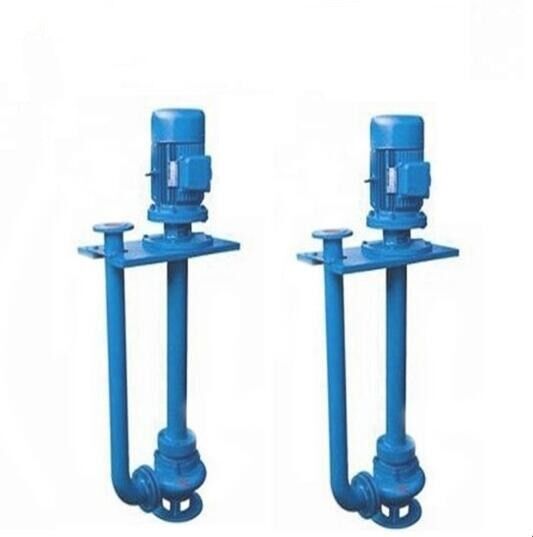

Khai thác cát máy bơm trục đứng hạng nặng màu xanh lam với tấm hỗ trợ ISO 9001
| Nguồn gốc | Tứ Xuyên, Trung Quốc |
| Hàng hiệu | horizontal-slurrypump.com |
| Chứng nhận | ISO9001 |
| Số mô hình | OEM |
Bơm hút cặn đứng
,Bơm bùn công nghiệp
Dịch vụ bảo hành dài công suất nặng ơm trục dọc ơm khai thác cát với tấm hỗ trợ
Sơ đồ cấu trúc
| 1 | Volute casing | 2 | hỗ trợ | 3 | Cơ sở động cơ |
| 4 | Máy đẩy | 5 | Bảng hỗ trợ bên trái | 6 | ống xả |
| 7 | Bảng lót phía sau | 8 | Cơ thể vòng bi | 9 |
Bảng hỗ trợ bên phải |
Tóm tắt sản phẩm
a. Máy bơm bùn thẳng đứng dòng ZJL là máy bơm bùn ly tâm hút đơn một giai đoạn.
b. Máy bơm dòng ZJL phù hợp với lý thuyết của chất lỏng hai pha và chúng được thiết kế theo nguyên tắc giảm thiểu tổng tổn thất.
c. Hình dạng hình học của các thành phần đường chảy của nó phù hợp với điều kiện dòng chảy của môi trường.
Chất liệu chống mòn cao, chống ăn mòn và chống va đập được sử dụng cho các thành phần đường chảy để cải thiện tuổi thọ.
Parameter
|
Mô hình |
Hiệu suất nước sạch |
||||
|
Tốc độ xoay n |
Dòng chảy Q |
Nhãn H |
Sức mạnh trục Pa |
Hiệu quả |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Hình ảnh sản phẩm và chi tiết
Sơ đồ cài đặt
Bơm hút cặn đứng,
Máy bơm nước thải dọc
