مضخة الملاط العمودية الكاشطة ، نعرات الحمأة ، خدمة الضمان الطويلة تحت الماء
| مكان المنشأ | سيتشوان ، الصين |
| اسم العلامة التجارية | horizontal-slurrypump.com |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | تصنيع المعدات الأصلية |
مضخة الصنبور العمودية
,مضخات الملاط الصناعية
مضخات الطين الكاشطة، شفط الطين، تجريف الحمأة، مضخات طين رأسية تحت الماء
وصف المنتج
مضخات الطين الرأسية من سلسلة ZJL هي مضخة طين طرد مركزي أحادية المرحلة أحادية الشفط. تتوافق مضخات سلسلة ZJL مع نظرية السوائل ثنائية الطور وهي مصممة وفقًا لمبدأ تقليل الخسارة الإجمالية. الشكل الهندسي لمكونات ممر التدفق الخاص بها مناسب لظروف تدفق الوسط. بهذه الطريقة، يتم تقليل الفقد الهيدروليكي بين الأجزاء التي تحدث فيها الدوامات والتأثير، بحيث يتم تقليل تآكل مكونات ممر التدفق؛ تزداد كفاءة المياه؛ يتم تقليل الضوضاء والاهتزازات أثناء التشغيل. يستخدم سبائك الكروم العالية، التي تتمتع بمقاومة عالية للتآكل ومقاومة للتآكل ومقاومة للصدمات، لمكونات ممر التدفق لتحسين عمر الخدمة.
الاستخدام الرئيسي
|
· التعدين |
|
· البناء المدني |
|
· الصناعة |
|
· تحضير الفحم |
|
· معالجة المعادن |
|
· المعالجة الكيميائية |
ميزات المنتج
1 مكونات ممر التدفق: يستخدم هذا النوع من المضخات معدنًا مقاومًا للتآكل، ويختار المكره معدنًا مقاومًا للتآكل أو مطاطًا.
2 مكونات المحمل: نستخدم تشحيم الشحوم. وفقًا لارتفاع سائل بركة خبث الطين، يمكن اختيار أطوال مختلفة من عمود المضخة أو أنبوب الشفط.
3 الختم: لا يحتاج إلى أي ختم عمود أو ماء ختم عمود. في حالة عدم كفاية حجم الشفط، يمكن أن يعمل أيضًا بشكل طبيعي.
المعايير الفنية
|
الموديل
|
أداء المياه النظيفة |
المحرك الداعم
|
|||||
|
سرعة الدوران n |
التدفق Q |
الرأس H |
قدرة العمود Pa |
الكفاءة η |
|||
| دورة في الدقيقة | (متر مكعب/ساعة) | متر | كيلو واط | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
هيكل
| 1 | غلاف حلزوني | 2 | دعم | 3 | قاعدة المحرك |
| 4 | المكره | 5 | لوحة الدعم اليسرى | 6 | أنبوب التفريغ |
| 7 | لوحة البطانة الخلفية | 8 | جسم المحمل | 9 | لوحة الدعم اليمنى |

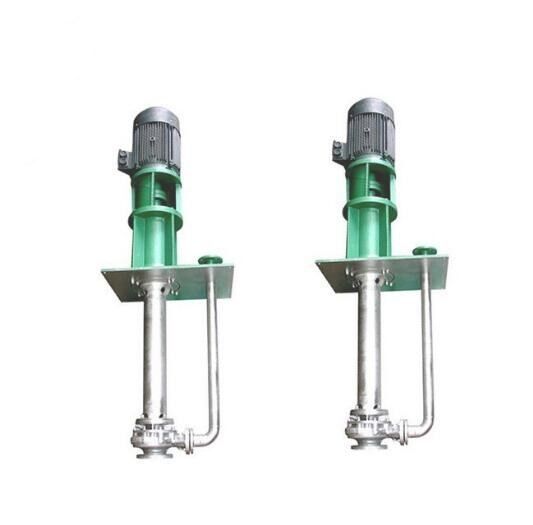

صورة المنتج
أبعاد التركيب
