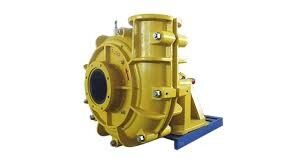

내마모성 거대 입자를 옮기기 위한 전기 슬러지 펌프 큰 흐름
| 원래 장소 | 중국 |
| 브랜드 이름 | horizontal-slurrypump.com |
| 인증 | ISO/CE |
| 모델 번호 | OEM |
원심력 슬러지 펌프
,충돌 일직선 펌프
굴절 저항성 큰 흐름 중앙 분기 펌프
소금 펌프의 주요 도입
12 / 10 ST - AH 매설물 펌프는 펌프 몸과 펌프 덮개가 교체 할 수있는 착용 저항 금속 부리 (이플러, 자켓,보호판펌프 몸체와 펌프 덮개는 작업 압력에 따라 회색 주철 또는 유연 철로 만들어집니다. 수직으로 열리고 볼트됩니다.펌프 몸은 중지하고 브래킷에 볼트. 펌프의 스파우트는 8개의 각도로 회전되고 설치될 수 있다. 펌프의 앞과 뒷 덮개에는 누출을 줄이고 펌프 수명을 늘리기 위해 뒷 블레이드가 장착되어 있다.
AH 슬러리 펌프 펌프 바디 펌프 커버 및 흐름 구성 요소: 이 시리즈 펌프는 수평, 수직 개방형, 펌프 껍질 구조의 이중 펌프 슬러리 펌프입니다.펌프 몸체와 펌프 커버는 교체 가능한 금속 부리● 가루는 고 크롬 내성 금속 재료로 만들어집니다. 가루는 마모까지 사용할 수 있으며 유지 보수 기간을 연장하고 운영 비용을 줄일 수 있습니다.펌프 출구 방향 8 각에서 회전 및 설치 될 수 있습니다.
베어링 집합: 펌프의 베어링 집합은 원통 구조를 채택하며, 이는 펄러와 앞 보호판 사이의 공백을 조정하는 데 적합합니다.유지보수 중에 완전히 제거 할 수 있습니다.. 베어링은 기름. 샤프트 밀폐 (밀폐): 펌프의 샤프트 밀폐 유형은 포장 밀폐, 펄러 밀폐 및 기계 밀폐를 가지고 있습니다. 전송 모드: V 타입 V 벨트 드라이브, 유연한 결합 드라이브,기어 감소기 드라이브그 중 V 모양 V 벨트 드라이브는 CL, CV, CR, ZL, ZV, ZR 변속기가 있습니다. 전체 성능:펌프는 넓은 성능 범위를 가지고 있습니다, 좋은 캐비테이션 성능과 높은 효율성 다단계 시리즈 기술은 장거리 운송을 충족하는 데 사용할 수 있습니다.과류 구성 요소는 다양한 금속에서 사용할 수 있으며 깊이를 추가합니다.다양한 속도와 다양한 변형으로 펌프는 최적의 산업 및 광산 조건에서 작동합니다.긴 사용 기간과 높은 작동 효율은 다양한 열악한 전달 조건에 대응 할 수 있습니다.
모델 의미
12 / 10 ST - AH(R)
12------------ 흡수 직경 ((인치)
10------------ 방출 지름 ((인치)
ST------------지구형
펌프 모델
천연 고무
사양
| 펌프 모델 | 12 / 10 ST - AH |
| 허용되는 최대 전력 | 560kW |
| 용량 | 936 - 1980 m3/h |
| 머리 | 7~68m |
| 속도 | 300~800 회전/분 |
| 메엑스. 에프. | 82% |
| NPSH | 6m |
| 임펠러 지름 | 762mm |
특징
1) 캔티레버, 수평 슬러러 배charge 펌프
2). 우수한 수압 성능, 높은 효율성, 낮은 마모율
3) 더 나은 마모 저항성 및 부식 저항성
4) 유형 펌프의 프레임 플레이트는 교체 할 수있는 착용 저항 금속 라인 또는 고무 라인. 릴러는 착용 저항 금속 또는 고무로 만들어집니다.
5) 허용 압력 범위에서 단계적으로 시리즈로 사용할 수 있으며 허용되는 최대 작업 압력은 3.6Mpa입니다.
6) 중앙분방 밀봉, 기계 밀봉 및 포장 밀봉이 제공됩니다.
7) 방출 가닥은 요청에 따라 45도 간격으로 배치 될 수 있으며 설치 및 응용 프로그램에 맞게 여덟 개의 위치에 오리엔테이션 할 수 있습니다.
전형적인 응용 프로그램:
재 처리
사이클론 먹이
직물 및 종이
가려진 매물물
석탄 제조
광물 가공
종합 처리
류류 펌프 원동기 기능:
1펄러는 슬러리 펌프의 부위 전류 부품으로 슬러리에 작동합니다.
2펌프 몸속의 펌프 샤프트에 의해 펄러가 회전되어 용액에 에너지를 얻습니다.
3기계적 에너지는 스펠러의 회전으로 슬러러에 전달되어 슬러지는 동적 압력 에너지를 얻습니다. 그것은 네 가지 부분으로 구성됩니다.후륜판, 블레이드와 바퀴 허브.
슬러리 펌프 용량 기능:
1주로 설계 및 제조 된 펄러에서 제거 된 액체를 받아서 펄러를 떠나는 매일류의 흐름 경로에 따라
2롤루트 모양은 운동 에너지를 정적 압력으로 변환하는 데 유용합니다. 용액이 밖으로 흐르면 액체의 운동 에너지를 압력으로 변환합니다.
3volute는 충분한 강도와 좋은 프로세스 특성을 가져야 합니다, 용말 펌프의 출구 부분은 점차 증가, 에너지 변환을위한 장소가됩니다
슬러리 펌프 목구멍과 프레임 플레이트 라인러 삽입 기능:
1쉽게 조립하고 해체 할 수 있도록 설계
2, 주로 류류 흐름 폐쇄 공간을 형성하기 위해 volute와
3대부분의 경우, 앞 보호판에는 물 입구가 있고, 후방 보호판에는 샤프트 구멍이 있습니다.
4일반적으로 더 큰 매료 펌프는 앞 보호판과 후방 보호판을 가지고 있으며 작은 펌프는 하나의 보호판을 가지고 있습니다.
건축 설계
셰프트 시일 모듈 설계
성능 표
| 모델 | 허용되는 결합 | 소재 | 깨끗한 물의 성능 | IMPELLER | |||||||
| 맥스.파워 | 라인어 | IMPELLER | Q 용량 | H 머리 | 속도 | 맥스, 에프 | NPSH | VANS No. | IMPELLER DIA | ||
| (KW) | m3/h | L/s | (m) | n ((r/min) | (%) | (m) | (mm) | ||||
| 1.5/B-AH | 15 | M | M | 12.6-288 | 3.5-8 | 6~68 | 1200~3800 | 40 | 2-4 | 5 | 152 |
| RU | RU | 10.8-252 | 3--7 | 7-52 | 1400~3400 | 30 | 3 | ||||
| 1/1.5B-AH | 15 | M | M | 16.2-34.2 | 4.5-9.5 | 25~92년 | 1400~2200 | 20 | 2-55 | 5 | 330 |
| 2/1.5B-AH | 15 | M | M | 32.4-72 | 9~20 | 6-58 | 1200~3200 | 45 | 3.5-8 | 5 | 184 |
| RU | RU | 25.2-54 | 7-15 | 5.5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | ||
| 3/2C-AH | 30 | M | M | 390.6-864 | 11~24 | 12-64 | 1300~2700 | 55 | 4--6 | 5 | 214 |
| RU | RU | 36-75.6 | 10-21 | 13-46 | 1300~2300 | 60 | 2-4 | 5 | 213 | ||
| 3/2D-HH | 60 | M | M | 68.4-136.8 | 19 ~ 38 | 25~87년 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
| 4/3C-AH | 30 | M | M | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
| RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800~1800 | 59 | 3--5 | ||||
| 4/3E-HH | 120 | M | M | 126-252 | 35~70 | 12-97 | 600~1400 | 50 | 2--5 | 5 | 508 |
| 6/D-AH | 60 | M | M | 162-360 | 40-100 | 12-56 | 800~1550 | 65 | 5--8 | 5 | 365 |
| RU | RU | 144~324 | 40~90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
| 6/4S-HH | 560 | M | M | 324-720 | 90~200 | 30-118 | 600-1000 | 64 | 3--8 | 5 | 711 |
| 6S-HH | 560 | M | M | 468-1008 | 130-280 | 20~94년 | 500-1000 | 65 | 4-12 | 5 | 711 |
| 8/6E-AH | 300 | M | M | 360-828 | 100~230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 |
| RU | RU | 324-720 | 90~200 | 7-49 | 400-1000 | 65 | 5~10 | 5 | 510 | ||
| 10/8E-M | 120 | M | M | 666-1440 | 185-400 | 14~60 | 600~1100 | 73 | 4-10 | 5 | 549 |
| 10/8ST-AH | 560 | M | M | 612-1368 | 170~380 | 11-61 | 400~850 | 71 | 4-10 | 5 | 686 |
| RU | RU | 540-1118 | 150~330 | 12~50 | 400~750 | 75 | 4-12 | ||||
| 12/10ST-AH | 560 | M | M | 936~1980년 | 260-550 | 7~68 | 300-800 | 82 | 6 | 5 | 762 |
| RU | RU | 720~1620 | 200-450 | 7-45 | 300~650 | 80 | 2.5-75 | ||||
| 14/12ST-AH | 560 | M | M | 1260-2772 | 350~770 | 13-63 | 300-600 | 77 | 3--08 | 5 | 965 |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300~500 | 79 | 3-10 | ||||
| 16/14TU-AH | 1200 | M | M | 1368년~3060년 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 |
| 20/18TU-AH | 1200 | M | M | 2520-5400 | 700~1500 | 13-57 | 200~400 | 85 | 5~10 | 5 | 1370 |
