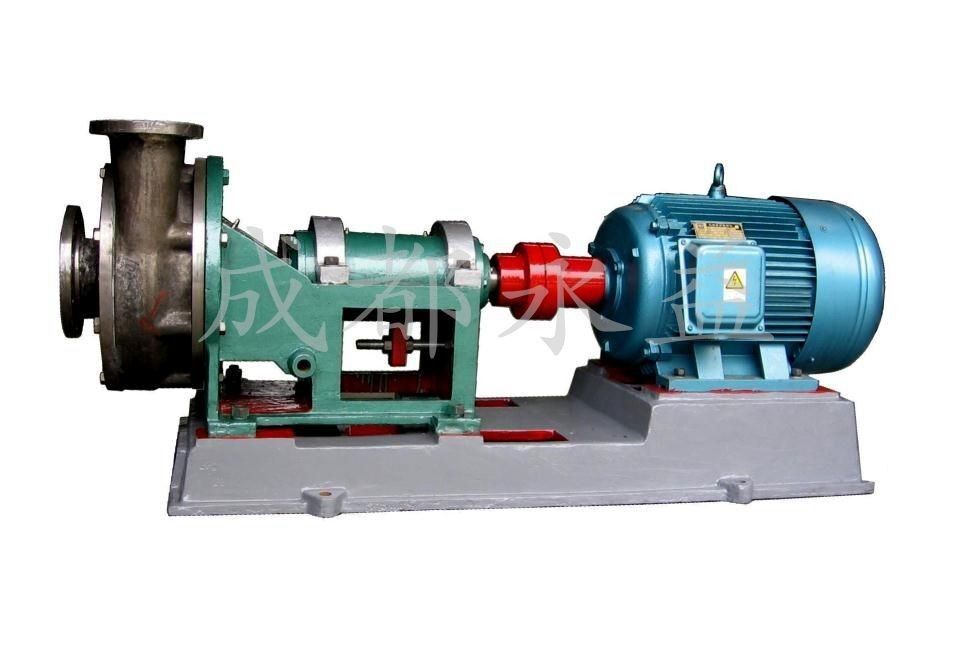

Elektrikli Yatay Paslanmaz Çelik Santrifüj Pompa Yüksek Sıcaklığa Dayanıklı
| Menşe yeri | Siçuan, Çin |
| Marka adı | horizontal-slurrypump.com |
| Sertifika | ISO9001 |
| Model numarası | OEM |
yatay bölünmüş kutu santrifüj pompası
,Endüstriyel santrifüj pompalar
Elektrikli Paslanmaz Çelik Yatay Santrifüj Pompa Yüksek Sıcaklığa Dayanıklı
Ürün Açıklaması
1. Geniş çark akış kanalına ve üstün hidrolik performansa sahip yatay korozyona dayanıklı santrifüj pompalar.
2. Çarkın arka kapağı, ortam sızıntısını azaltabilen arka kanatla donatılmıştır.
3. Değişken mil sızdırmazlık türleri (mekanik salmastra, dinamik salmastra + salmastra, dinamik salmastra + K tipi salmastra dahil), değişken ortam taşıma için mil sızdırmazlık gereksinimlerini karşılamak üzere benimsenmiştir
Yapısal Özellik
Radyal bölünmüş, arka kapı, tek kademeli tek emişli volüt santrifüj pompa
Çark: açık çark, yarı açık çark, girdap çarkı ve kapalı çark.
Kapalı çark, tıkanmadan katı ortamın geçişi için faydalı olan çok fazlı akış prensibine göre geniş akışlı bir çark olarak tasarlanmıştır
çark, arka kanatlarla tasarlanmıştır
ortamın pompa girişine doğru geri akmasını önlemek için ön arka kanatlar kullanılır
kanatlar, eksenel sızıntı basıncını azaltmak ve eksenel kuvveti dengelemek için kullanılır
çark, kolay montaj ve demontaj için konik bir bağlantı ile şaft üzerine monte edilmiştir
çark, çark somunu ve kilitleme vidası ile sabitlenmiştir
Uygulama
Organik ve inorganik asitler: nitrik asit, sülfürik asit, hidroklorik asit ve fosforik asit.
Sodyum hidroksit veya sodyum karbonat vb. alkali çözelti.
Organik bileşikler ve diğer aşındırıcı hammaddeler ve ürünler.
Teknik Parametre
|
model |
Temiz Su Performansı |
||||||
|
akış (m3/sa) |
basınç (m) |
hız (dev/dak) |
maksimum verimlilik (%) |
NPSH (NPSHr) m |
pompa başlığı ağırlığı KG |
mil bileşeni |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Çalışma Özelliği
Akış: 8-1000m3/sa
Basınç: 15-120m
Dönme Hızı:<1500dev/dak
Basınç:1.6MPa
Sıcaklık:-50℃-130℃
Motor Gücü: 5.5-315KW
Yapı
|
*1 |
Kilitleme vidası |
*8 |
Yardımcı çark odası |
15 |
Ön yatak kapağı |
22 |
Yağ tavası |
*29 |
Kovan |
|
2 |
Conta |
9 |
O-ring |
*16 |
Ön yatak |
23 |
Ayarlama somunu |
30 |
Su sızdırmazlık halkası |
|
*3 |
Çark somunu |
*10 |
Yardımcı çark |
17 |
Yatak gövdesi |
24 |
Ayarlama vidası |
31 |
Dolgu |
|
4 |
O-ring |
*11 |
Salmastra odası |
18 |
Yatak braketi |
25 |
Yatak gövdesi braketi |
32 |
O-ring |
|
*5 |
Çark |
12 |
O-ring |
*19 |
Arka yatak |
*26 |
eksen |
*33 |
kamalar |
|
*6 |
Pompa gövdesi |
13 |
Durulama suyu nozülü |
20 |
Arka yatak kapağı |
27 |
Kalkan kapağı |
|
|
|
7 |
O-ring |
14 |
Su tutma plakası |
21 |
Anahtar |
28 |
Salmastra bezi |
|
Ürün Resmi
Prosedür
Paketleme ve Nakliye
|
OEM |
Kabul Edilebilir |
|
Adedi |
1 Takım |
|
Fiyat |
Pazarlık Edilebilir |
|
Liman |
Şanghay |
|
Ödeme |
T/T, L/C, Western Union |
|
Ambalaj |
İhracat ahşap sandık veya müşterinin isteği üzerine |
|
Teslim süresi |
Sipariş miktarına göre 40 gün |
|
Nakliye |
Deniz yoluyla, hava yoluyla, trenle |
